各类真空泵工作原理大全（图文解析）
目录：
各类真空泵工作原理以下将使用图文为您详细说明，此资料是由上海巴玖小编精心整理的，希望能帮到您！
隔膜式泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，在泵头的吸入端和排出端各设一个单向阀，于冲程的前半周将输送液体吸入并于后半周将流体排出泵头，完成吸入-排出过程，并且，通过改变冲程的往复运动频率或每一次往复运动的冲程长度，从而达到调节流量的目的。
电机旋转运动通过机械装置使泵内部的隔膜做往复式运动，从而压缩、拉伸泵腔内的空气形成真空，在抽气口处与外界大气压产生压力差，在压力差的作用下，将气体吸入泵腔，再从排气口排出。

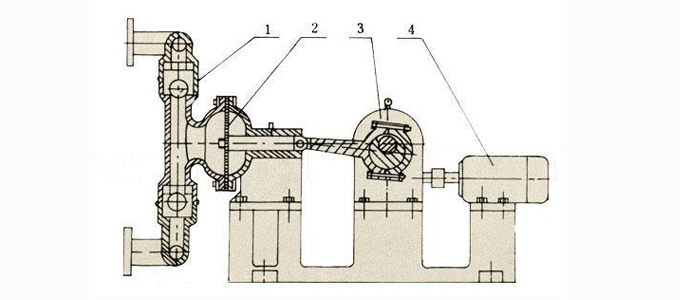

隔膜真空泵原理图
水环式真空泵所能获得的极限压力，对于单级泵为2.66～9.31kPa；对于双级泵为0.133～0.665kPa。水环式真空泵也可用作压缩机，它属于低压的压缩机，其压力范围为（1～2）X105Pa表压力（在特定的条件下）。水环式真空泵主要应用于石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业等部门的许多工艺过程中，如真空过滤、真空送料、真空脱气、真空蒸发、真空浓缩和真空回潮等，由于水环泵压缩气体的过程是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘，含水的气体，因此，水环式真空泵的应用日益增大。

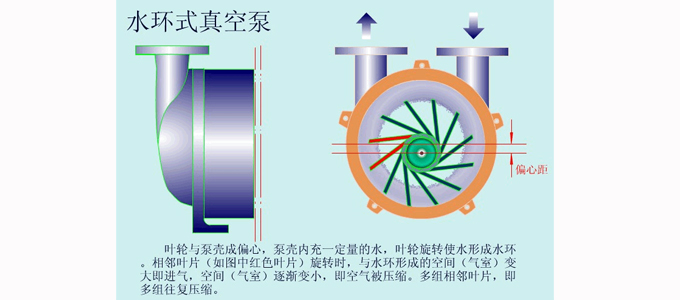

水环式真空泵原理图
旋片式真空泵多为中小型真空泵。旋片式真空泵有单级旋片真空泵和双级真空泵两种。所谓双级旋片式真空泵，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。
旋片式真空泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和 1.33×10-1(Pa)下，其抽速值分别不得低于泵的名义抽速的95%、50%和 20%。
图二是双级泵工作原理图，它由两个单级泵串联组成。工作时，被抽气体首先经吸气筒进入高真空级。 当吸入气体压强较高时，一部分气体由排气阀2排出，另一部分气体经低真空级，由排气阀1排出。 当吸入气体压强较低时，虽经高真空级压缩，但排气阀2仍不能打开排气，只能经低真空极继续压缩，由排气阀1排出，因双级泵的极限真空比单级泵高。

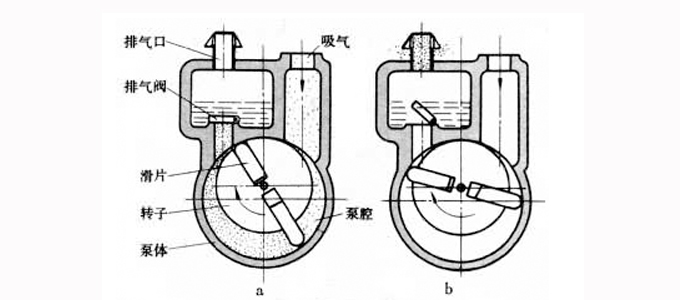

旋片式真空泵原理图
罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵。
.jpg)

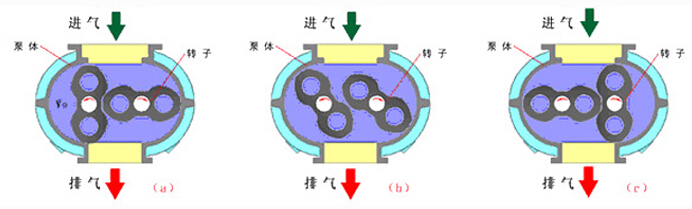

罗茨真空泵原理图
无油真空泵和一般容积泵相同，由定子、转子、旋片、缸体、电机等主要零件组成。带有旋片的转子，偏心地安装在定缸内，当转子高速旋转时，转子槽内四个径向滑动旋片将泵腔分隔成四个工作室，由于离心力作用，旋片紧贴在缸壁，把定子进排出口分离开来，周而复始运转，进行变容，将吸入气体，从排气口排出，从而达到抽气目的，替代了2XZ旋片式真空泵需要耗真空油才能使用的短处。
原理：无油设计，活塞往复式运作，完全无需要保养，省事省心。

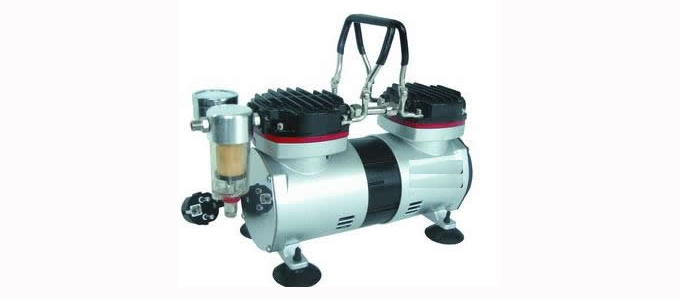

无油真空泵图
叶轮被偏心的安装在泵体中，当叶轮旋转时，进入液环真空泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上，叶片在水环内有一定的插入深度）。此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时，小腔的容积逐渐由小变大，压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。当吸气完成时与吸气口隔绝，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程，当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。与排气口相通的小腔的容积进一步地减小压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体从排气口被排出，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。
.jpg)
液环真空泵原理图
循环水箱中的水经循环水泵做功后产生一定的压力、流速，具有一定压力、流速的水进入水喷射器的集水室，经孔板上的多个拉瓦尔喷嘴喷射，形成的高速射流使喷射器的混合室产生真空，被抽介质在真空作用下进入喷射器混合室，在混合室中与高速水流充分混合和经文丘里管降速、增压后排出到循环水箱中，不凝性气体析出，可凝性汽体从水箱溢流口溢出，如此反复做功。它的优点是低位整机型式，比水环真空泵的真空度高，代替W式往复真空泵可以取消前置冷凝器，节省一次性设备投资和运行费用。
电动真空泵原理类似在上学时，教学楼楼道里刮了一阵风，教室的门有时会猛的关上，就是因为外面的风速太大，造成门的一面气压过低，而门后的气压保持不变，便有了一股推力，真空泵与此类似，不过抽气速度更快，真空度更高。
