超低温冰箱专题讲解
目录：
为了方便广大用户能够更好的查阅关于超低温冰箱的资料，上海巴玖工程师特意为大家整理了超低温冰箱的常见问题，希望能够对您有所帮助。
1.-60度超低温冰箱。适用于：金枪鱼的保存、电子器件、特殊材料的低温试验及保存血浆、生物材料、疫苗、试剂等
2.-86度超低温冰箱。适用于：生物制品、化学试剂、血浆、疫苗、菌种、生物样本等低温保存。
3.-105度至-150度超低温冰箱。适用于：科研院所、金属处理、生物工程、血站、医院、卫生防疫系统、高校实验室、军工企业等。

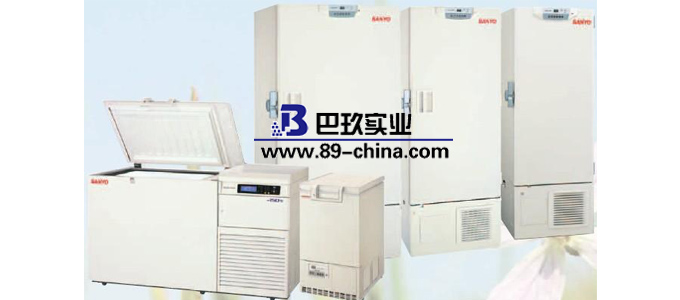

1.超低温冰箱可广泛应用于生物研究、临床、医药和工业等领域。它一般有卧式和立式两种箱体。内箱体一般分为多个承物层，每层均设计有可独立开关的内门。外箱体一般由五块冷轧钢板相互直接拼接而成。箱体内外各有60mm和80mm的聚亚氨脂泡沫材料构成。自动调温器为铂电阻敏感器，用于对温度的[accurate控制。制冷剂现在一般采用环保型制冷剂，以达到环保要求。
2.超低温冰箱的制冷系统基本采用复叠式制冷的工作原理，选用两台全封闭压缩机作为高、低温级压缩机使用。低温级蒸发器的紫铜管以盘管形式直接盘附于内箱体外侧，并用导热胶泥填堵于盘管与箱壁之间的缝隙中，以增加热交换效果。冷凝蒸发器为壳管式结构，内部为四管螺纹型紫铜管，采用逆流式热交换方式。
3.低温级系统中还加配有气热交换器，可使从蒸发器出来的低压气体同进进冷凝蒸发器前的高压气体进行热交换，这样不但减少了冷凝蒸发器的热负荷，而且充分利用了热量。过滤器多采用除蜡型过滤器，其目的是有效往除冷冻油中的石蜡，以降低系统“油堵”的可能性。

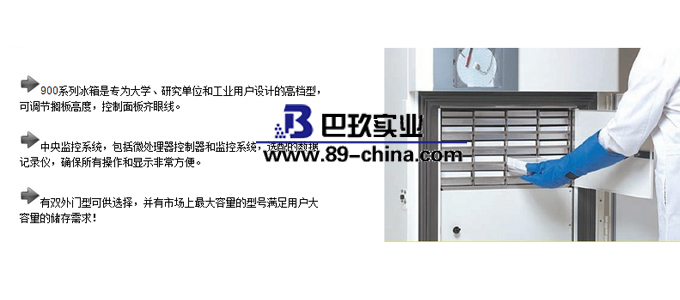

1.人性化设计：安全门锁，防止随意开启；旋转助力把手，开启轻便（卧式为门体平衡铰链）；可调节层架式结构，便于物品存放；内外双层门设计，锁住冷气，保温效果好。
2.前沿的制冷科技：采用由中国科学院理化所发明的完全环保制冷工质，该成果通过五位著名院士所组成的鉴定。（中国发明科技智慧号：ZL03121423.1）；采用拥有中国自主知识产权的独特制冷回路和单级油润滑压缩机制冷技术（中国发明科技智慧号：ZL00136709.9、ZL03121465.7）；采用特有的二次发泡技术，有效防止隔热层的低温破坏，达到国际力争上游的保温效果；150mm超厚保温层，保温效果好；国际[famous brand高效压缩机；德国Ebm国际[famous brand风扇电机。

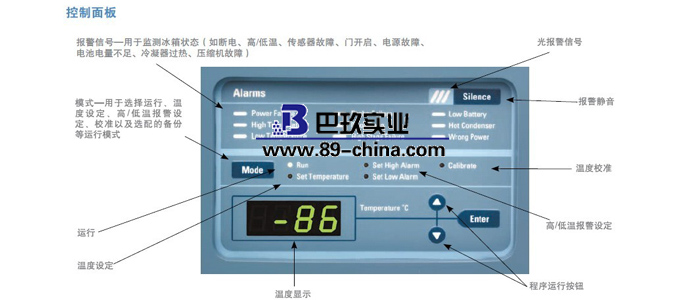

3.尖端的控制技术：高精度电脑温度控制系统，铂电阻传感器；箱体内温度在－10℃~－65℃范围内自由设定；数码温度显示，运行状态一目了然；键盘锁定和密码保护功能，防止随意调整运行参数；完善的声光报警系统（高温、低温、低电池、开门、过滤网堵塞、系统故障），确保箱内物品存放安全；可选配温度记录仪、后备电池、警灯、电压补偿、远程通讯集中监控系统、EPS应急电源。
|
型号 |
总有效容积 |
储藏温度 |
输出功率(W) |
外型尺寸 |
气候类型 |
制冷方式 |
重量(kg) |
|
DW-GW138 |
138 |
-10℃~-65℃ |
800 |
890*1320*1009 |
N |
直冷 |
215 |
|
DW-GW328 |
328 |
1500 |
890*2005*1009 |
260 |
|||
|
DW-GL100 |
100 |
|
|
|
|||
|
DW-GL218 |
218 |
1000 |
940*840*1552 |
225 |
|||
|
DW-GL328 |
328 |
1500 |
940*840*1999 |
320 |
|||
|
DW-GL388 |
388 |
|
|
|
|||
|
DW-GL538 |
538 |
2000 |
940*840*1999 |
320 |
1.级的制冷剂为R-12(23．Ooz，28．349 523g)，设计压力高压为400ppsi(1ppsi＝6．894 76X10‘Pa)，低压为90ppsi。
2.第二级制冷的冷凝器和级制冷的蒸发器是放在一起的；第二级的制冷剂为R-503(8．50z)和R-290(0．70z)的混合体，设计的高低压均为300ppsi。感温探头为热敏电阻，根据阻值的大小(即温度的高低)在面板上显示不同的温度。
1.接通电源时，当面板显示温度比设定的温度高时，级压缩机首先启动，级制冷系统开始工作，使得第二级制冷系统的冷凝器温度下降，即第二级的制冷剂温度下降，经几分钟的延时后，第二级制冷系统也开始工作，它的蒸发器在冰箱内壁，这可使冰箱内部温度下降很多，它的冷凝器放出的热量全部由级制冷系统的蒸发器吸收，级冷凝器放出的热量则散人空气中。
2.当冰箱内部温度达到设定温度后，感温探头电阻把信息传出，控制继电器失电断开，两级制冷系统全部停止工作。当超低温冰箱内温度再次升高，超出设定的温度时，超低温冰箱再次重复上述运作过程，从而使冰箱内温度始终保持在设定的温度左右。
为保证较高的均匀度指标，试验箱设有内部循环送风系统及专用风道。工作室一端的风道夹层内，分布加热器、制冷蒸发器、风叶等装置。采用多台风机使箱内空气循环，当风机运行时，将工作室中空气从下部吸入风道内，经加热/制冷后从均匀地吹出，在工作室中与试品交换后的空气再被吸入风道内，反复循环，从而达到温度设定要求。
1.隔热层的作用是防止热量传入被冷却的空间。其应具有的主要特性是：导热系数小、容重小、耐低温性好。由于聚氨酯(PU)泡沫塑料不仅隔热性能优良，而且重量轻、抗压和粘接强度较好、便于形成整体的支承和隔热结构，普通冰箱等一般隔热结构均采用PU泡沫塑料作为隔热材料。然而，PU泡沫塑料中所用发泡剂的标准蒸发温度均较高，如常用发泡剂环戊烷和R114，ts分别为49.25℃和3.85℃，在-80℃以下的饱和蒸气压均非常低。当温度在-80～-90℃时，会产生冷缩。
2.为了避免冷缩，首先对低温容器的隔热在结构上进行改进。隔热结构由双层隔热材料组成，如图1所示。对于工作温度高于冷缩温度的外部，用PU泡沫塑料作为隔热材料；工作温度低于冷缩温度的内部，以耐低温隔热材料为隔热材料。
1.超低温冰箱必须静置冷柜至少24小时以上才能通电。
2.空箱不放入物品，通电开机，分阶段使冷柜先降温至﹣40度，正常开停后再降到﹣60度，正常开停8小时后再调到﹣80度，观察冷柜有正常开停24小时以上。证明冷柜性能正常。
3.按操作2确认冷柜正常后，可以向冷柜内存放物品。原则上应存放﹣60度的物品，不超过1/3箱体容量。如果存放的物品温度高于﹣60度，应将冷柜温度设置在高于存放物品的温度3度左右(即，如果物品温度为20度，则将低温柜温度设定在23度)，保证冷柜停机，并有正常开停8个小时以上。
4.禁止：所以低温保存箱均为保存设备，严禁一次性放入过多相对太热的物品，会造成压缩机长时间不停机，温度不下降且很容易烧毁压缩机。物品一定要分批放入，分阶梯温度降温，直至所需要的低温。
1.应经常检查超低温冰箱外门的封闭胶条。
2.落地四脚平稳，水平。
3.当有断电提示时，按下停止鸣叫按钮。
4.一般制冷温度设置在60℃
5.供电电压220v(AC)要稳定，供电电流要保证至少在15A(AC)以上。
6.注意散热对冰箱非常重要，要保持室内通风和良好的散热环境,环境温度不能超过30C.
7.夏天把设定温度调到-70℃，注意平时设定也不要太低。
8.存取样品时门开得不要过大，存取时间尽量要短。
9.注意经常要存取的样品请放在上面二层，需要长期保存不经常存取的样品请放在下面二层，这样可保证开门时冷气不过度损耗，温度不会上升太快。
10.注意过滤网每个月必须清洗一次(先用吸尘器吸一下，吸好后用水冲洗，[much]后晾干复位)，内部冷凝器必须每二个月用吸尘器吸一下上面的灰尘。
11.不要在门上锁的情况下用力去开门，避免门锁被撞坏。
12.要除霜只能切断冰箱电源并且把门打开，当冰和霜开始融化时必须在冰箱内每一层放上干净和易吸水的布把水吸收且擦干净(注意水会很多)。
每月对超低温冰箱进行清洁，用干布清除冰箱内外部和配件上的少量尘埃，如果冰箱太脏则使用中性洗涤剂，清洗后再用纯净水彻底冲洗。但不可在冰箱内部和上部冲水，否则会损坏绝缘材料并导致故障。压缩机和其他机械部分不需要使用润滑油。清洁压缩机后部的电扇务必小心。清洁完毕后进行安全检查，确保冰箱插头插好，不要虚接；确保插头没有异常热度；确保冰箱背部的电源电线和分配电线没有破裂和刻痕。
1.箱内温度未达到设定温度就已经停止工作
排除方法：虽然箱内未达到设定温度，但是面板显示温度却已经达到设定温度。这是由于测温度的热敏电阻损坏，需要更换配件。若没有原厂配件，可重新安装一套温度控制系统，即可消除故障。
2.接通电源后，总电源的空气开关自动断开
排除方法：检查级制冷系统的压缩机是否损坏，若损坏则会造成短路，引起电源保护。可更换配件，若没有原厂配件，可经测算更换相当功率的冰箱压缩机，将管道焊接好，经过加压检查完管道气密性后抽真空并加入R-12氟利昂23.00z，再开机检测是否正常。该故障一般是因为电源不稳定造成的，因为级先启动，故损坏通常都在级，这种情况下，一般只要加装延时稳压电源，就不会再出现该故障。
3.冰箱制冷效果降低，人触摸箱体金属部分有电击感觉
排除方法：用万用表测量冰箱漏电情况，采用分段法检查。在给高温级压缩机单独通电运行时，检查是否是由于该压缩机漏电引起整个箱体带电。静态检测压缩机接线柱，注意观察电动机绕组内引线插头部分，若与机壳有打火痕迹，表明该处漏电。
采用把接线柱部分连同周围一部分壳体一起更换的方法，装上机体后通电使其运转，检查有无漏电现象，等压缩机各项指标正常后，装回低温冰箱底座上，连接管道，检漏、抽空、充注适量制冷剂使冰箱恢复正常运行。
4.冰箱冷却不充分
检查蒸发器表面是否有冰霜，冰箱门是否开关过频，冰箱背部是否接触墙面，是否放人过多物品。
5.冰箱噪音过大
检查底板是否坚固，冰箱是否稳固，如不稳，调好活动螺丝以使四角稳固地支撑在底板上，是否有物件接触到冰箱背部。
赛默飞世尔超低温冰箱特性
1.不断研制箱体设计+超薄真空绝热板技术：与前一代冰箱相比，增加了内部容积。若使用 1mL CryoBank冻存管，相同占地面积型号的容积较之前超出高达 76%！*
2.新型制冷系统：高效压缩机具有优越的性能和可靠性。钎焊板式热交换器具有更高效的传热性能。感应钎焊接头可减少制冷剂泄漏风险，提高可靠性。
3.轻松交换数据：使用USB 端口下载冰箱温度和事件日志数据，或将设置信息从一个冰箱复制至另一个冰箱。
4.单手操作门把手：易于使用、与挂锁兼容，且符合人体工程学的门把手（可选配密码感应门禁卡）。
5.更多样品、更少占地面积：五种容量可供选择，以便在低至化占用空间的同时，髙至限度地提高样品储存容量。
6.制冷模式选择：对于温控性能要求极高的客户，我们的高性能模式可提供[much]严格的温度均匀性和峰值变化。** 对于大多数应用而言，节能模式可提供极佳的温度控制，与高性能模式相比可节省高达15% 的能耗。
7.样本储存容量：五种尺寸可供选择，适合任何大小的实验室，且具备[tallest密度储存能力。
8.高科技结构：真空绝热板与环保、水压泡沫绝热材料相结合，以增加储存容量。
9.不断研制全触摸屏用户界面：监控冰箱的运行情况，并可访问详细的事件日志；查看冰箱运行情况，您可点击主屏幕上的心形图标 ，以便查看冰箱温度及报警情况，同时还可访问设置和运行参数。
10.内置 USB 端口：获取记录，轻松将当前事件日志报告下载至便携式硬盘。
11.卓越的BTU（英国热量单位）储冷能力：提供门开启后快速温度恢复时间，以保护样品完整性免受损坏。
12.电力管理系统：保护设备免受大范围电压波动的损害，且易于通过触摸屏显示进行访问。
13.远程报警接口：4-20 毫安输出与外部报警和监控系统兼容。
14.两个1 英寸 (25mm) 检修口：可连接外部探头或仪器。
15.内置数据存储：机载计算机[much]多可存储 15 年以来的温度和事件数据。
16.易于拆卸的可清洗过滤器：保护冷凝器免沾灰尘，提高制冷性能，降低样品风险。
17.新型高强度不锈钢搁架：[much]多可承载278磅重的样品（根据具体冰箱型号）。
18.新型加热外门密封圈： 加热密封圈提供四个安全接触点和七个保护区，以髙至化保持冰箱温度，防止结霜。
19.新型保温内门：五扇聚苯乙烯绝热内门有助于保持冰箱温度（打开冰箱时），标配嵌入式磁铁门闩。
日本松下超低温冰箱特性
1.采用环保专用混合制冷剂。
3.微电脑温度控制可创造[accurate稳定的超低温环境。
4.环保高效的无氟硬质亚胺脂原位发泡隔热材料保护珍贵样品的各种报警及安全装置温度范围。
5.带数字温度显示的微电脑温度控制系统，高精度的铂电阻传感器，视听报警系统，聚亚胺酯原位整体发泡隔热层及易于开关的铰链门。
6.从经济型卧式医用低温箱到大容积医用低温箱，尺寸齐全，符合不同用户的使用需求。
《超低温冰箱专题讲解》由上海巴玖整理，转截请说明。
